MG型20t雙主梁吊鉤門式起重機參數MG型20噸通用門式起重機尺寸

時間：2024-01-18 來源：起重機廠家 瀏覽次數：1

20噸通用門式起重機參數尺寸

MG型20/5t雙主梁吊鉤門式起重機主要技術參數，20/5噸通用門式起重機主要外形尺寸，MG型20t雙主梁通用門式起重機技術參數表，MG型20t雙主梁吊鉤門式起重機外形尺寸表，20噸雙梁門式起重機主要技術參數及尺寸

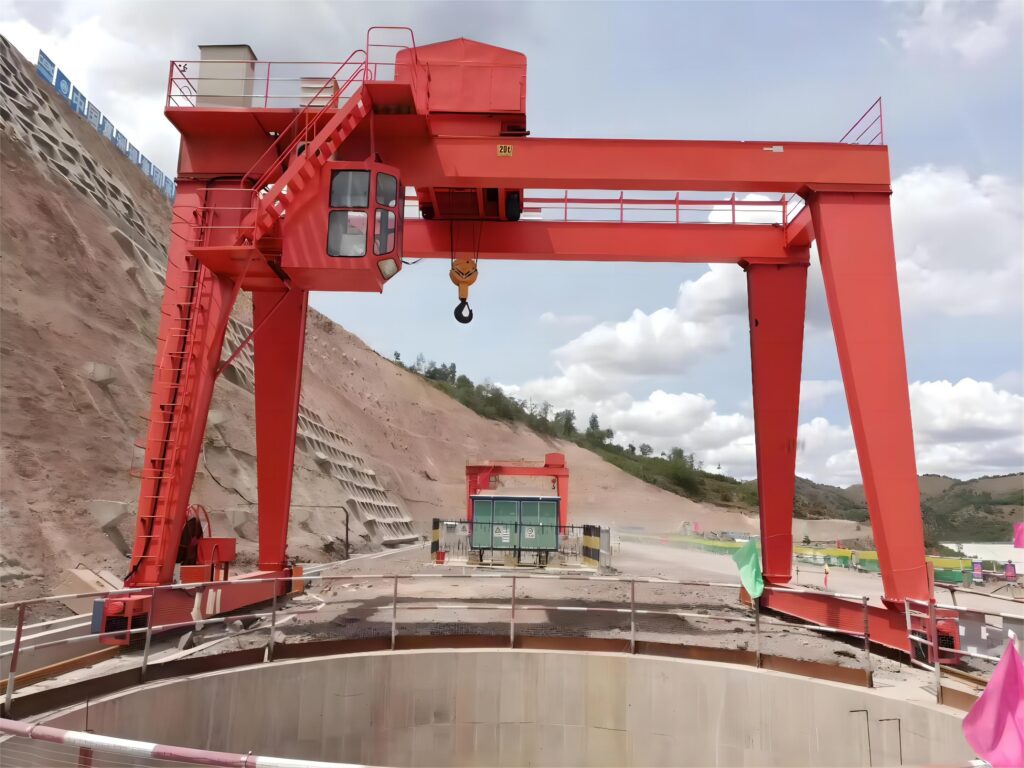

20噸通用門式起重機圖片

20噸通用門式起重機介紹

MG型雙梁吊鉤門式起重機屬雙主梁通用門式起重機，也稱20噸雙梁龍門吊，由橋架、大車運行機構、小車、電氣設備等部分構成。20t門式起重機是按照GB/T14406-1993《通用門式起重機》設計制造，起重量20t，工作環境為－20～＋40℃，工作級別A5、A6兩種。

20噸通用門式起重機技術參數

MG型雙梁吊鉤門式起重機規格：20T/5T等；
跨度：13M、15M、17M、18M、19M、20M、22M、23M、30M等；
起升高度：6M、9M、12M、16M、24M、30M等；
還可根據用戶使用需求非標設計定做定制起重機。

20噸通用門式起重機結構圖

50噸通用門式起重機結構圖

20噸通用門式起重機外形尺寸表

起重量Cap(t)			20/5
工作制度 D u t y			A5
跨度Span(m)			18	22	26	30
最大起升高度 Max.Lifting Height		主鉤	10
		副鉤	11
速度(m/min) Speed	起升Hoisting	主鉤	9.82
		副鉤	15.4
	小車運行Traversing		39.76
	大車運行Traversing		37.6
電動 機 型號Motor	起升Hoisting	主鉤	YZR250M1-6/37
		副鉤	YZR180L-6/15
	小車運行Traversing		YZR132M2-6/3.7
	大車運行Traversing		YZR160M2-6/2X7.5		YZR160L-/2X11
主要尺寸Main Dimension		S1	4900	5900	6900	7900
		S2	5200	6200	7200	8200
		C	836
		L	32000	38000	45000	51000
		L1	7000	8000	9000	10000
		L2	7000	8000	9000	10000
		L3	6403	7403	8403	9403
		Hl	13916	13966	14020	14120
		H2	10155	10205	10259	10309
		H3	11503	11553	11607	11657
		W	8000
		B	10658
重量weight	小車重量Trolley reight		7.6
	起重機總重Total weigh		75.1	81	88.5	94.8
最大輪壓(KN) Max.Wheel loading			206	213	223	232
薦用鋼軌(Kg/m） Rail Recommended			38,43,50
電源Power Supply			3AC 380V 50HZ

備注：如您需要更詳細的MG型雙梁門式起重機的技術參數，歡迎隨時與我們聯系索要更詳細的技術參數。
