3噸電動葫蘆雙梁起重機參數LH型3噸葫蘆雙橋式起重機尺寸
時間：2024-01-18來源：起重機廠家瀏覽次數：1
3噸電動葫蘆雙梁起重機介紹
3噸LH型電動葫蘆雙梁橋式起重機（以下簡稱3噸起重機）是按標準JB/T3695-1994設計制造的，LH型3噸電動葫蘆雙梁起重機與CDI、MDI等形式的5噸電動葫蘆配套使用，成為一種有軌運行的輕小型起重機，其適用起重量為3噸，適用跨度為7.5-35米，工作級別A3~A4,工作環境溫度在-25℃ ~ +40℃范圍內。

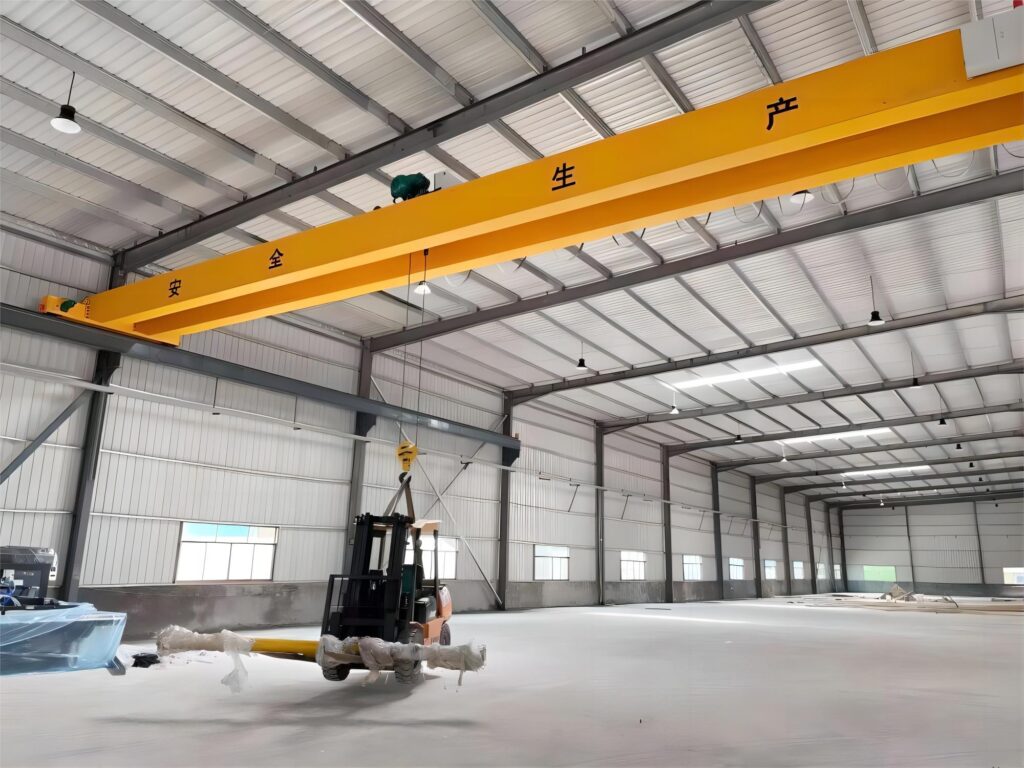

3噸電動葫蘆雙梁起重機圖片

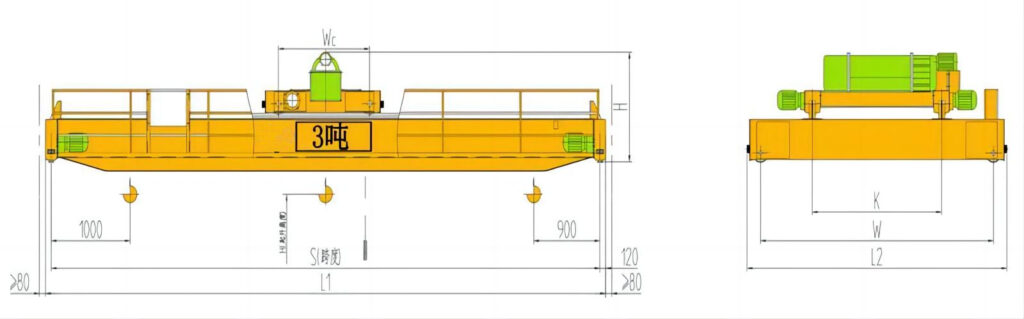

3噸電動葫蘆雙梁起重機結構圖
3噸電動葫蘆雙梁起重機技術參數
| 名 稱 | 型號單位 | LH型3噸葫蘆雙梁橋式起重機 (3t天車、3t行車、3t行吊) LH型3噸葫蘆橋式起重機，LH型3噸葫蘆雙梁起重機 | |||||||||||
| 起重量Q | t | 3 | |||||||||||
| 操縱型式 | 地面操縱，操縱室操縱 | ||||||||||||
| 大 車 | 運行速度V | m/min | 20 | 30 | 45 | ||||||||
| 電動機 | 型號 | ZDY121–4 | |||||||||||
| 功率 | kw | 2×0.8 | |||||||||||
| 轉速 | 轉/分 | 1380 | |||||||||||
| 起 升 | 電動葫蘆 | 型號 | CD1 MD1 | ||||||||||
| 起升高度 | m | 6、9、12 | |||||||||||
| 起升速度V1 | m/min | 8 8/0.8 | |||||||||||
| 小車 | 運行速度V2 | m/min | 20 30 | ||||||||||
| 工作類型 | A3~A5 | ||||||||||||
| 電源 | 3相 50HZ 380V | ||||||||||||
| 車輪直徑(大車/小車) | mm | φ270 /φ160 | |||||||||||
| 薦用鋼軌 | 型號 | P18，P22，P24 | |||||||||||
| 跨度S | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | ||||
| 最大輪壓Rmax | KN | 27 | 29 | 33 | 35 | 38 | 45 | 49 | 58 | ||||
| 總重W | KG | 3732 | 4599 | 5601 | 6968 | 8844 | 10877 | 12662 | 15275 | ||||
| 基本尺寸 | K | mm | 900 | 900 | 900 | 900 | 900 | 1000 | 1000 | 1000 | |||
| W | mm | 2300 | 2300 | 2400 | 2600 | 2800 | 3000 | 3500 | 3500 | ||||
| L2 | mm | 2800 | 2800 | 2900 | 3100 | 3300 | 3500 | 4000 | 4000 | ||||
| L1 | mm | 10740 | 13740 | 16740 | 19740 | 22740 | 25740 | 28740 | 31740 | ||||
| WC | mm | 970 | |||||||||||
| H | mm | 1040 | |||||||||||
-
