LDA型1噸2噸3噸電動單梁起重機技術參數外形尺寸

時間：2024-01-17 來源：起重機廠家 瀏覽次數：1

1噸、2噸、3噸LDA型單梁起重機一般應用于吊運貨物比較輕的場合。1噸、2噸的單梁起重機也可以免檢，小編為大家分享一下這幾個噸位電動單梁起重機的主要技術參數：

LDA型電動單梁起重機圖片

LDA型電動單梁起重機

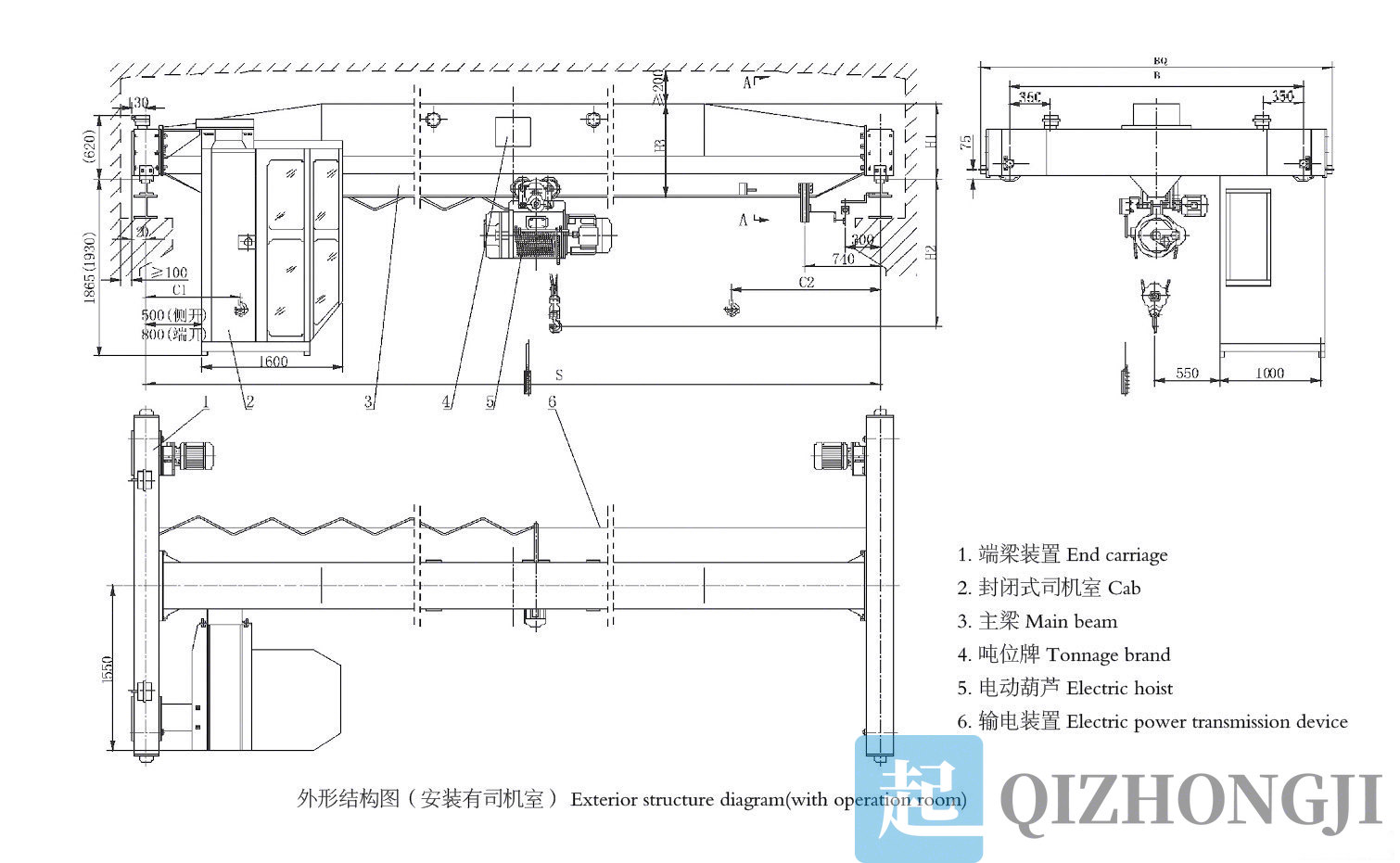

1噸2噸3噸電動單梁起重機結構圖：

16噸電動單梁起重機結構圖

1噸2噸3噸單梁起重機參數表

起重量			t		1						2							3
操縱形式					地面操縱			操作室操縱			地面操縱				操作室操縱			地面操縱			操作室操縱
運行機構	運動速度		m/min		20	30	45	45	60	75	20	30		45	45	60	75	20	30	45	45	60	75
	減速比				58．78	39．38	26．36	26．36	19．37	15．61	58．78	39．38		26．36	26．36	19．37	15．61	58．78	39．38	26．36	26．36	19．37	15．61
	電機型號				ZDY21-4			ZDR12-4			ZDY21-4				ZDR12-4			ZDY21-4			ZDR12-4
	功率			kW	2*0.8			2*1.5			2*0.8					2*1.5		2*0.8				2*1.5
	轉速			r/min	1380						1380							1380
起升機構	電動葫蘆型號				CDI型			MDI型			CDI型				MDI型			CDI型			MDI型
	起升速度			m/min	8			8/0.8			8				8/0.8			8			8/0.8
	運行長度			m	6、9、12、18、24、30						6、9、12、18、24、30							6、9、12、18、24、30
	運行速度			m/min	20，30						20，30							20，30
	電機型號				錐形鼠籠形						錐形鼠籠形							錐形鼠籠形
工作制度					A3-A5						A3-A5							A3-A5
電源					三相50HZ 380V						三相50HZ 380V							三相50HZ 380V
車輪直徑				mm	220						220							220
常用軌道				kg/m	18，24						18，24							18，24
起重量				t	1						2							3
跨度S				m	7.5-12	12.5-14		14.5-17	19.5	22.5	7.5-11	11.5-12	12.5-14		14.5-17	19.5	22.5	7.5-11	11.5-12	12.5-14	14.5-17	19.5	22.5
總重		地操		t	1.65-2.06	2.15-2.29		2.42-2.67	3.00	3.41	1.78-2.10	2.21-2.26	2.35-2.50		2.63-2.91	3.85	4.67	1.88-2.24	2.32-2.38	2.47-2.64	3.17-3.53	4.28	4.83
		室操		t	2.05-2.46	2.55-2.69		2.82-3.07	3.40	3.81	2.18-2.50	2.61-2.66	2.75-2.90		3.03-3.31	4.25	5.07	2.28-2.64	2.72-2.78	2.87-3.04	3.37-3.93	4.68	5.23
輪壓		地操		t	1.08-1.18	1.21-1.25		1.28-1.35	1.44	1.56	1.64-1.72	1.75-1.76	1.79-1.83		1.87-1.93	2.18	2.38	2.15-2.24	2.26-2.28	2.31-2.35	2.48-2.57	2.80	2.94
		室操			1.38-1.48	1.5-1.55		1.58-1.65	1.74	1.86	1.94-2.02	2.05-2.06	2.09-2.13		2.17-2.23	2.48	2.68	2.45-2.54	2.56-2.58	2.61-2.65	2.78-2.87	3.10	3.34
基本尺寸		h1		mm	550			595	650	700	550	595			700	800	900	650	700		800	900	1000
		B			2500		3000		3500		2500		3000			3000		2500		3000		3500
		K			2000		2500		3000		2000		2500			3000		2000		2500		3000
		L1			796						871.5							818.5
		L2			1274						1292.5							1291
		H			810		860		870		1100	1105			1110	1115	1120	1150			1170	1185	1210
		H1			490				530	580	490				580	660	785	530		580	660	745	820
